Oracle 11g RAC ASM 元数据损坏（ORA-15196）修复复盘

2026-09-11 22:16:53，一套 11.2.0.4 双节点 RAC 的 +DATA 磁盘组在 4 秒内完成"元数据校验失败 → 强制卸载 → 双实例 abort"的传导。集群件本身健康，主机与链路无异常，存储介质扫描也报告 0 坏扇区——坏的是 ASM 文件目录的一个元数据块。

最终用 amdu 绕过损坏元数据把 3.2TB 数据文件抽到 NFS，再以单实例模式挂载、RENAME、RECOVER，走 NORESETLOGS 路径完全恢复，RPO=0，停机 5 小时 24 分钟。

这篇复盘的重点不是"怎么修"，而是"先取证再动手"：在确认盘头完好、损坏范围仅限单个元数据块之前，任何 kfed repair、MOUNT FORCE、重建磁盘组的动作都可能把可恢复变成不可恢复。

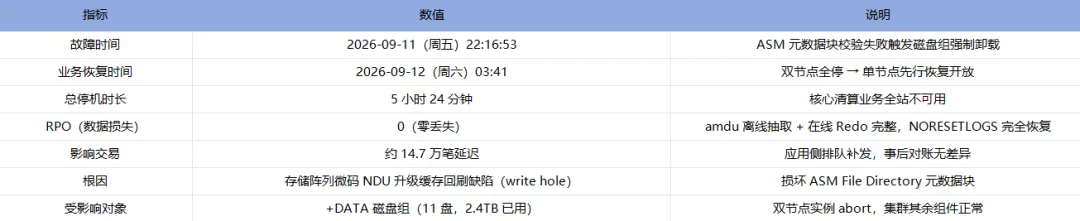

环境与故障概况

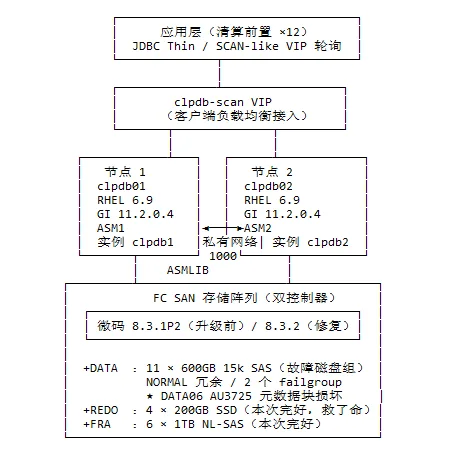

环境架构

应用层为 12 台清算前置，JDBC Thin 经 SCAN 类 VIP 轮询接入；两个数据库节点共享一套 FC SAN 双控制器阵列，ASMLIB 管理磁盘。

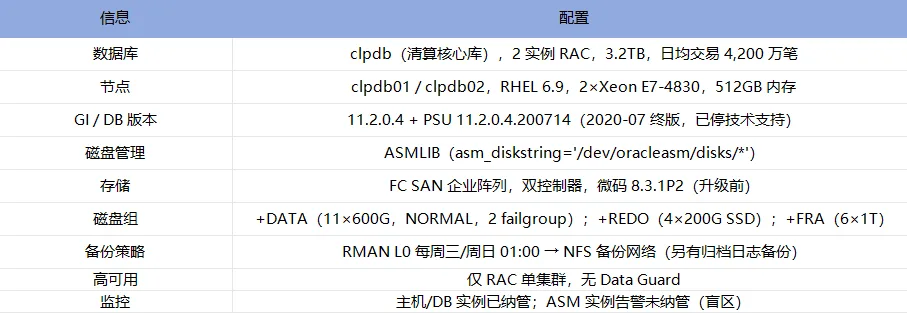

环境参数

两个设计细节决定了这次能零丢失恢复：Redo 独立放在 +REDO（SSD 盘组），归档独立放在 +FRA，两者在本次故障中都完好。

关键时间点

故障现象

ASM 实例视角

+ASM1 alert log：

Fri Sep 11 22:16:53 2026
NOTE: user (oracle) terminating process 23719 (pid: 23719)
Errors in file /u01/app/grid/diag/asm/+asm/+ASM1/trace/+ASM1_ora_23719.trc:
ORA-15196: invalid ASM block header [kfc.c:26165] [183925669] [2] [6] [3725] [0] [] []

-- 参数解读: 磁盘组#2 / 磁盘#6(DATA06) / AU#3725 / 块#0
ERROR: no PST quorum in group 2: required 2, found 1
WARNING: dirty detached from diskgroup 2
ERROR: ORA-15130 thrown in RBAL for group 2/0x3f2ba1b0
ORA-15130: diskgroup "DATA" is being dismounted
NOTE: cache deleting group DATA
NOTE: disk 6 (DATA06) in group 2 is offline for (2849) seconds
Fri Sep 11 22:16:54 2026
ERROR: disk 6 (DATA06) in group 2 mount read failure, status=3

两节点 ASM 告警几乎同步（GIPC 广播强制卸载），+ASM2 随后也报 diskgroup "DATA" is being dismounted。

数据库实例视角

clpdb1 alert log：

Fri Sep 11 22:16:55 2026
Errors in file /u01/app/oracle/diag/rdbms/clpdb/clpdb1/trace/clpdb1_dbw0_21991.trc:
ORA-15081: failed to submit all I/O operations to an ASM instance
ORA-15196: invalid ASM block header
Fri Sep 11 22:16:56 2026
ORA-1092 : opitsk aborting process
Instance terminated by ORA-1092

clpdb2 同秒随 +DATA 卸载而 abort。数据库层面没有任何数据文件/坏块报错，所有 I/O 故障的源头都在 ASM 层。

集群件视角

crsctl stat res -t
ora.DATA.dg     OFFLINE  OFFLINE  OFFLINE  OFFLINE
ora.clpdb.db    OFFLINE  OFFLINE  OFFLINE  OFFLINE
ora.asm         ONLINE   ONLINE   ONLINE   ONLINE
ora.crs / css / evm / 网络栈     全部 ONLINE

CRS/CSS/网络栈完好 → 排除集群自身故障，问题收敛到"磁盘组为什么挂不起来"。

六步排查

第一步：三视角告警对齐，先定性

• 用 adrci 提取两节点 ASM/DB 告警，按时间轴对齐：ASM ORA-15196（第一因）→ +DATA 强制卸载（ORA-15130）→ DB 双实例 abort（ORA-15081/ORA-1092），因果链在 4 秒内完成传导。
• CRS 三层（CSS/CRS/EVM）日志无网络心跳、表决异常，排除集群/私网问题，避免被"实例批量崩溃"的表象带偏去查集群驱逐。

这一步的价值在于：双实例同时死，第一反应通常是集群或私网；但时间戳显示 ASM 先报错，DB 是受害者。

第二步：MOUNT 复现与错误指纹

SQL> alter diskgroup data mount;
alter diskgroup data mount
*
ERROR at line 1:
ORA-15032: not all alterations performed
ORA-15040: diskgroup is incomplete
ORA-15196: invalid ASM block header [kfc.c:26093] [183925669] [2] [6] [3725] [0] [] []

• MOUNT FORCE 同样失败。FORCE 只能容忍"缺盘"，不能容忍"在线盘的元数据内容坏"。
• 错误指纹定位：[2] [6] [3725] [0] = 磁盘组 2 / 磁盘 6（DATA06）/ AU 3725 / 块 0。
• 语义区分：ORA-15063（发现盘数量不足）≠ ORA-15196（盘都在、内容校验失败），本例是后者。

第三步：kfed 底层取证

先体检磁盘头，排除"盘头丢失/覆写"类故障：

$ $ORACLE_HOME/bin/kfed read dev=/dev/oracleasm/disks/DATA06 aunum=0 aus=1048576

kfbh.endian:                          1 ; 0x000: 0x00000001
kfdhdb.dskname:                  DATA06
kfdhdb.grptyp:                       2 ; kfdhdb.hdrsts: 3 (MEMBER)
kfdhdb.grpname:                  DATA
kfdhdb.cincostamp/kfdhdb.fcnst...  正常

-- kfdhRead 通过 → 盘头与备份副本一致

再定位损坏块：

$ kfed read dev=/dev/oracleasm/disks/DATA06 aunum=3725 blkn=0 aus=1048576

kfbh.check:                    0x0   ; kfbh.check 输入与存储值不匹配
kfbh.b.type:                   0x0   ; 期望 FILEDIR 元数据块类型
kfdhData.aunum...              结构不可解析

结论：FILEDIR（文件目录，元数据文件 #1）在 DATA06 AU3725 的镜像副本 checksum 失败。

• 由于 NORMAL 冗余，FILEDIR 该块在 failgroup 内另有副本，但 11.2 mount 流程对"某盘元数据块校验失败"直接中止，不会自动用副本修复（这是 11.2 行为，12c+ 部分场景有改善，也是本案例恢复困难的版本因素）。
• kfed repair 只适用于 AU0 磁盘头（有副本可校验），对 AU3725 的 FILEDIR 块无效 → 元数据修复路线封死。

第四步：排除主机、链路与介质

• multipath -ll、/var/log/messages：无路径抖动、无 SCSI reset、无介质错误。
• oracleasm querydisk：ASMLIB 标签正常，11 块盘全部可见。
• 阵列侧介质扫描（media scan）报告 0 坏扇区 → 排除介质坏块，区别于"BBU 掉电真坏块"类故障。
• 故障呈现"内容坏而硬件不坏"，唯一能写入该 LUN 的变量就是 22:02 完成的微码升级。

第五步：厂商协同定位写入路径缺陷

• 调取阵列事件日志：22:01:47 控制器 B NDU 停机前，cache flush 出现 2 次 rewrite 重试（当时未告警）。
• 将损坏 AU 映射到阵列 LUN 的物理块区间：DATA06 AU 3725 对应的 LUN offset 恰命中 22:01:47 控制器 B 回刷的条带。
• 厂商工程师确认：微码 8.3.1P2 存在已知 write hole 缺陷——NDU 缓存镜像回刷时，对同一 RAID 条带的并发小块写存在"旧数据后落盘"竞态（read-modify-write 竞态），会在无校验差异告警的情况下污染条带；修复版本 8.3.2。
• 该缺陷命中率低（本阵列上线 3 年首例），但一旦命中元数据区域即致命。

第六步：恢复验证与闭环

• amdu 试抽取 system01 → DBV 块级校验 0 坏块 → 验证"元数据坏 ≠ 数据坏"的假设。
• 全量抽取后按 1/64 抽样 md5 + DBV 复核。
• OPEN 后 RMAN> RESTORE DATABASE VALIDATE、业务对账 14.7 万笔补发交易零差异 → 恢复正确性闭环。
• 厂商测试阵列复现 NDU 回刷竞态（同微码版本可重现，8.3.2 不可）→ 根因确认闭环。

相邻错误码怎么区分

ASM 挂载失败时常同时出现多个错误码，语义不同，处理方向也不同：

本例 ORA-15040 与 ORA-15196 同时出现，容易被误判成"缺盘"。真正的判据是 v$asm_disk 里 11 块盘全部可见、header_status 均为 MEMBER，而 mount 仍在同一 AU 上报校验失败。

恢复方案

为什么选 amdu

时间线里只记录了一条决策结论："四方案决策评估完成，选定 amdu 离线抽取（RMAN 恢复为兜底）"。现场真正排除的路线有三条：

• 等 Oracle SR 给元数据修复手段：11.2 已停支持，时间不可控。
• 重建 +DATA 后 RMAN 全库恢复：备份为 L0，RPO 与恢复时间都不可接受，只能作兜底。
• kfed repair 修 FILEDIR：该命令只作用于 AU0 盘头（有副本可校验），对 AU3725 的 FILEDIR 块无效。

选 amdu 的关键判断是：数据文件本身没坏，坏的只是 ASM 用来定位文件的元数据。amdu 直接按文件号从磁盘抽取内容，不经过 FILEDIR，因此能绕开这个单点。

Step 1：amdu 离线抽取

# 元数据目录 dump（确认文件号分布）
$ amdu -diskstring '/dev/oracleasm/disks/DATA*' -dump -noredir -outputdir /staging/amdu/dump

# 试抽取（先小后大，先验证可行性）
$ amdu -diskstring '/dev/oracleasm/disks/DATA*' -extract DATA.271 -outputdir /staging/amdu
$ dbv file=/staging/amdu/DATA_271.f blocksize=8192   -- 0 坏块 → 假设成立

# 全量并行抽取（8 并行，按文件号分片）
$ for f in 263 271 272 ... ; do
amdu -diskstring '/dev/oracleasm/disks/DATA*' -extract DATA.$f -outputdir /staging/amdu &
done

先抽 system01 验证假设，再全量抽取。8 并行是按文件号分片，避免多个 amdu 抢同一文件。

Step 2：单实例模式挂载

-- 修改 pfile: *.cluster_database=false, control_files='/staging/amdu/DATA_263.f'
SQL> startup nomount pfile='/tmp/clpdb_pfile.ora';
SQL> alter database mount;

-- 控制文件内仍是 +DATA 旧路径，批量重命名到 /staging：
SQL> alter database rename file '+DATA/clpdb/datafile/system.256.861234501' to
'/staging/amdu/DATA_256.f';
... （56 个数据文件逐一 RENAME）

控制文件是从 ASM 抽出来的副本，里面的路径仍指向 +DATA，必须全部 RENAME 到抽取目录，否则 OPEN 时仍会去访问损坏的磁盘组。

Step 3：完全恢复并打开

SQL> recover database;          -- 应用在线 Redo（+REDO 完好）+ 归档（+FRA 完好）
SQL> alter database open;       -- NORESETLOGS 路径，零数据丢失
SQL> alter system set cluster_database=true scope=spfile;

-- 节点2 启动，恢复双实例 RAC

设计救赎点：Redo 日志独立放在 +REDO（SSD 盘组）、归档独立放在 +FRA，本层故障才得以实现完全恢复（零丢失）。若 Redo 与数据文件同盘组，则只能 RESETLOGS，损失故障瞬间未落盘事务。

第二阶段：迁回 ASM

恢复业务后，新建 +DATA2，用 RMAN 把库迁回 ASM，再升级阵列微码到 8.3.2。

RMAN> backup as copy database format '+DATA2';
RMAN> switch database to copy;

现场取证顺序

磁盘组挂不起来时，最容易犯的错是直接 MOUNT FORCE 或重建磁盘组。正确的顺序是先回答四个问题，每个问题都有对应的只读命令：

1. 盘都在吗？oracleasm querydisk -d DATA06、select name,path,header_status from v$asm_disk。header_status 为 MEMBER 说明盘头可识别。
2. 盘头好吗？kfed read dev=... aunum=0。能读出 dskname、grpname、hdrsts，说明 AU0 完好，问题不在盘头。
3. 坏在哪一块？ 用告警里的四元组 [group] [disk] [au] [block] 直接定位，再 kfed read aunum=<AU> blkn=0 看 checksum 与块类型。
4. 数据坏没坏？amdu -extract 抽一个数据文件，dbv 校验。0 坏块说明只是元数据损坏，数据文件仍可救。

四个问题答完，才轮到选方案。顺序反了，轻则多做无用功，重则把仅有的副本覆盖掉。

命令速查

ASM 告警与状态

adrci> show alert -tail 200 -path diag/asm/+asm/+ASM1
SQL> select group_number,name,state,type from v$asm_diskgroup;
SQL> select disk_number,name,path,header_status,failgroup from v$asm_disk;
SQL> select * from v$asm_operation;  -- rebalance/平衡状态

kfed 取证三件套

kfed read dev=<disk> aunum=0 aus=<AU大小>       -- 磁盘头体检
kfed read dev=<disk> aunum=<错误中的AU号> blkn=0 -- 损坏块定位
kfed repair dev=<disk> aus=<AU大小>   -- 仅限 AU0 磁盘头（有副本）

amdu 抢救

amdu -diskstring '<ASM_DISKSTRING>' -dump -noredir  --dump 元数据目录
amdu -diskstring '<ASM_DISKSTRING>' -extract <DG>.<file#> --按文件号抽取
dbv  file=<抽取文件> blocksize=8192              -- 块级校验

无控制文件场景恢复四步

1) startup nomount pfile=...（cluster_database=false, control_files=抽取文件）
2) alter database mount; alter database rename file ... ;（批量改路径）
3) recover database; alter database open;（Redo/归档完好 → NORESETLOGS 零丢失）
4) 恢复 cluster_database=true，启动其余实例

元数据备份与巡检

asmcmd md_backup /staging/meta/`date +%F`_DATA2.md --每日例行

adrci 定时扫描:  ORA-15196 | ORA-15130 | ORA-15063 | ORA-15040
v$asm_disk_iostat 时延基线采集（reads/writes + elapsed_time）
微码/固件变更后: kfed 抽查盘头 + 小事务读写验证 + md_backup 快照

amdu 使用注意

• -diskstring 要覆盖磁盘组内所有盘，只给一块盘会抽不全条带。
• -extract 的文件号要与 -dump 输出的目录、v$datafile 的 file# 交叉核对，再开始批量抽取；抽错文件号会得到内容不匹配的片段。
• 抽取目标目录所在文件系统要预留足够空间，本例 3.2TB 数据文件加控制文件，staging 给了 12TB。
• 抽取过程是只读的，不会改动源盘；但并行度过高会打满 HBA 与阵列前端，本例按文件号分片开了 8 路并行。
• 抽完后必须做 dbv 与抽样 md5，确认抽取过程没有静默截断。

参考资料

原文附带的 MOS 文档：

- Doc ID 603054.1 — How to Restore Files to a New Diskgroup When ASM Diskgroup Cannot be Mounted
- Doc ID 1930346.1 — ORA-15196 / Diskgroup Cannot Be Mounted 处理路径

复盘结论

1. 变更后必须做 ASM 层 I/O 校验。 阵列自检通过不等于数据库能读。微码升级收工前，至少做一次小事务读写、一次 kfed read 盘头抽查、一次 md_backup。
2. ASM 告警必须纳入监控。 本次靠应用探测才发现，晚了几分钟；ASM 实例的 ORA-15196/ORA-15130 应单独告警。
3. Redo 与数据文件分盘组是硬要求。 这次能 NORESETLOGS 零丢失，靠的就是 +REDO 和 +FRA 独立且完好。
4. 先取证再动手。 kfed 确认盘头完好、损坏仅限单块之后，才敢走 amdu；如果先 kfed repair 或重建磁盘组，证据和退路都会一起消失。
5. 11.2 已停支持。 该版本对元数据块校验失败直接中止 mount，不会用冗余副本自愈，恢复难度显著高于 12c+。

待核对

• 环境表中的 PSU 版本、内存容量、磁盘数量来自原文图片，若用于对外发布请与 CMDB 核对。
• "56 个数据文件"与 +DATA 中实际文件数需按 v$datafile 核对；文中 RENAME 示例只列出一个文件。
• kfed repair 的适用范围以目标版本官方文档为准，本文按原文表述保留。
